KIT Suporte Fixação Encoder MT6701 Direto no Eixo Motor Hoverboard

Código: PRD0092

Selecione a opção de Cor:

Preto

Selecione a opção de Diâmetro da Bucha:

R$ 43,90

até 3x de R$ 14,63 sem juros

ou R$ 38,19 via Pix

Parcelas
- 1x de R$ 43,90 sem juros
- 2x de R$ 21,95 sem juros
- 3x de R$ 14,63 sem juros
R$ 38,19

O KIT Suporte Fixação Encoder MT6701 Direto no Eixo Motor Hoverboard foi desenvolvido para facilitar a fixação deste Encoder Incremental Magnético MT6701 diretamente na ponta do eixo furado do motor de hoverboard de forma que o Imã Diametral 6x2 possa girar frente ao encoder.

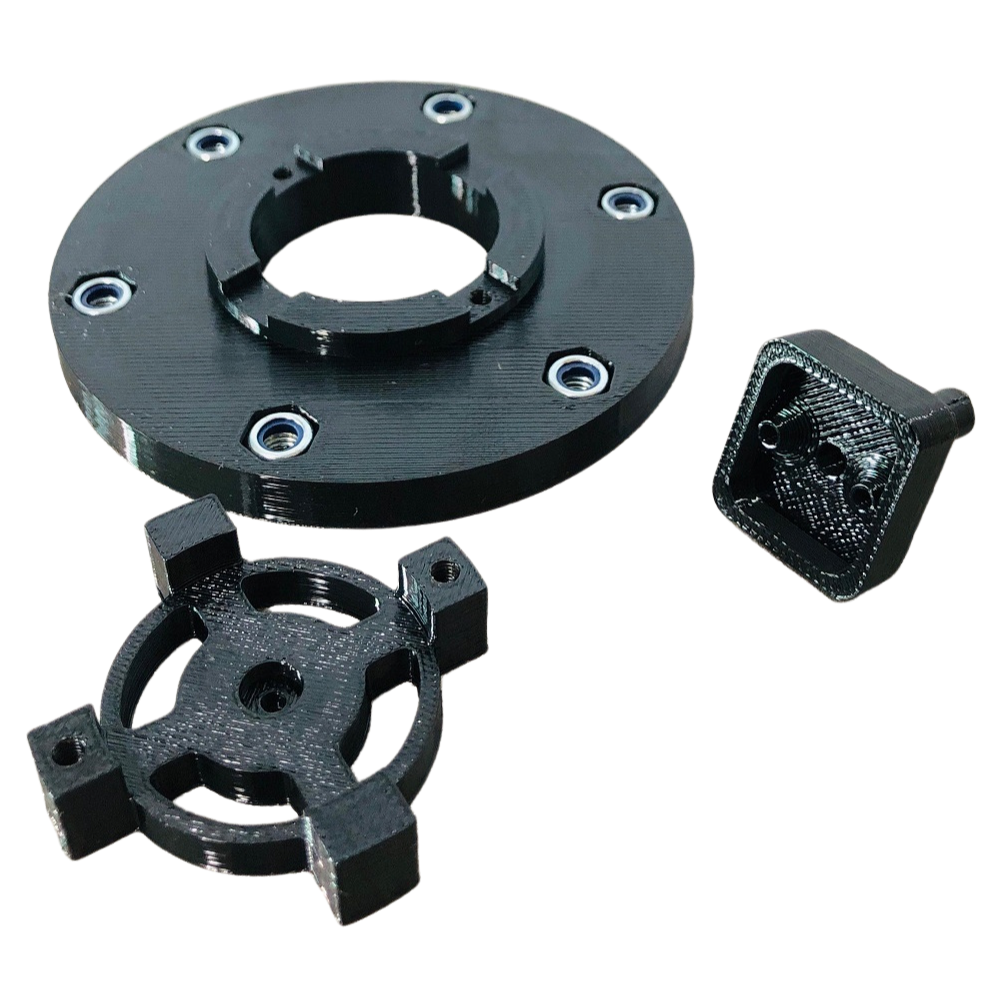

Este KIT Suporte Fixação Encoder MT6701 Direto no Eixo Motor Hoverboard é composto por 3 peças: a bucha onde o MT6701 é fixado através de 2 parafusos e essa bucha é inserida no furo feito no eixo do motor de hoverboard, um disco que é fixado na carcaça do motor através de 6 parafusos que transpassam as porcas auto travantes, e um suporte para inserção do Imã Diametral 6x2 e esse suporte é fixado ao disco através de 2 parafusos. A bucha com o MT6701 após inserida no eixo do motor, permanecerá estática e o disco com o suporte em que o Imã Diametral 6x2 está fixado, irá girar frete ao encoder.

A montagem do projeto usando o KIT Suporte Fixação Encoder MT6701 Direto no Eixo Motor Hoverboard tende a ser simplificada e compacta, visto que o encoder e o imã permanecerão na parte interna do cubo espaçador e os cabos do encoder saem juntos com os 3 cabos referentes as fases do motor, e por fim, basta fazer a devida conexão a controladora, seja Odrive S 3.6, Odesc v4.2 ou Xdrive Mini 1.0.

O KIT Suporte Fixação Encoder MT6701 Direto no Eixo Motor Hoverboard possui uma ótima relação custo x benefício.

OBS: A BUCHA PARA FIXAÇÃO DO MT6701 SERÁ ENVIADA COM MEDIDA 0.15MM A MAIS EM RELAÇÃO AO DIÂMETRO DO FURO PARA INSERÇÃO DA MESMA. EXEMPLO: PARA O FURO DE 6MM A BUCHA TERÁ 6.15MM DE DIÂMETRO. PODERÁ SER NECESSÁRIO LIXAR UM POUCO A BUCHA PARA QUE ELA ENTRE NO FURO DO EIXO DO MOTOR, MAS LEMBRE-SE QUE ELA NÃO PODE ENTRAR FOLGADA.

Especificações:

- Material: ABS ou PETG
- Encoder Magnético compatível: MT6701
- Imã Diametral compatível: 6mm x 2mm
- Padrão de espaçamento dos furos do disco: 70mm
- Dimensões da bucha: 22mm(L) X 30mm(A) X 20mm(C)
- Dimensões do disco: 83mm(D) X 11mm(A)
- Dimensões do Suporte Imã: 44mm(D) X 9mm(A)
- Peso: 30g

Acompanha:

01 UN - Bucha para fixação do MT6701 no eixo
01 UN - Disco para fixação na carcaça do motor
01 UN - Suporte para fixação do Imã diametral 6x2
06 UN - Porca Auto Travante
02 UN - Parafuso M3 x 12mm
02 UN - Parafuso 2.3mm
